22.03.2005. Доработки FCL-метра
Буевский Александр, Минск buevsky@mail.ru

1. Для расширения диапазона измеряемых емкостей и индуктивностей необходимо соединить выводы 5 и 6 DA1.

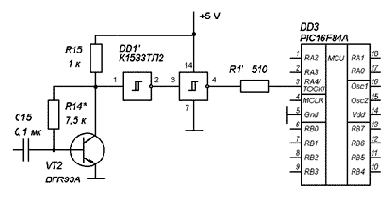

2. Доработка входных цепей микроконтроллера (см. рис.) увеличит стабильность измерения частоты. Можно также использовать аналогичные микросхемы серий 1554, 1594, ALS, АС, НС, например 74AC14 или 74HC132 с изменениями в схеме.

3. Новейшая версия прошивки позволяет устанавливать любой (даже дробный) коэффициент деления предделителя. Увеличена частота обновления показаний частотомера.

Примечание. Коэффициент деления можно установить при программировании, для этого в ячейки EEPROM с адресами 0х04, 0х05 необходимо вписать в шестнадцатеричном представлении коэффициент деления, умноженный на 5.

Для установки коэффициента в процессе работы с прибором необходимо в режиме установок выставить Const X3 равной коэффициенту деления умноженному на 5. Выбор номера константы в новой версии прошивки происходит кнопками "C","L"; запись в память производится при любых изменениях переключателей "C"-"L"-"F".
